地磅接線盒的原理與使用說明
接線盒是地磅連接稱重傳感器與稱重儀表的中間部件,具有連接稱重儀表和傳輸稱重?cái)?shù)據信號的重要職能。出于電磁兼容性(主
要是抗干擾性能)和堅固耐用方面的考慮,接線盒的外殼均由金屬材料制造,在盒子側面的周邊排布著穿引信號電纜的5個~9個專

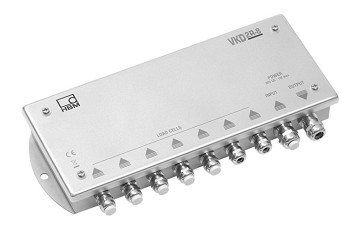

用密封接頭。接線盒的外形呈扁狀矩形,典型的產品外觀,地磅接線盒根據稱重傳感器和稱重儀表原理與結構的不同,分為模擬式
接線盒、數字化接線盒和數字式接線盒。
一、電子地磅接線盒原理：接線盒中的電位器可用來調整所接傳感器的激勵電壓，進而達到調整相應傳感器輸出信號的大小，
使各個傳感器輸出信號達到一致。
二、電子地磅接線盒調整方法：
1 、在不上電的情況下調整接線盒，使所有電位器的阻值為10歐.將數字萬用表調到歐姆檔，把兩表棒分別搭在OUT接線端子
的“E+"和X接線端子的E+上，即可測得X+電位器的電阻值。同理可測得X-的電阻值。
2 、打開儀表電源，放大十倍進行標定（如實際重量為20kg則標為200kg）。如儀表有內碼功能可按實際重量標定，再調到內碼
顯示即可。
3、 將1/3滿量程砝碼置于各個傳感器所在位置上，記下儀表顯示值。調節接線盒中電位器的阻值，使各點的顯示值之差小于
0.2e即可。調試方法如下：如某傳感器（稱重）值偏大，則將該傳感器對應接線端子的兩個電位器上的壓降調大（順時針調節
電位器上的旋紐）。如某傳感器的值偏小，則將該傳感器對應接線端子的兩個電位器上的壓降調�。鏁r(shí)針調節電位器上的旋
紐）。注意，調節時要保證這兩個電位器上的壓降一致。
壓降一致測量方法：將數字萬用表調到毫伏檔，把兩表棒分別搭在OUT接線端子的“E+"和X接線端子的E+上，即可測得X+電位
器的電壓值。同理可測得X-的電阻值。
三、電子地磅接線盒接線方法：“OUT”接線端子為輸出端子，接往稱重儀表。A,B,C,D***等接線端子為輸入端子，接傳感器。
E+為傳感器供橋電源正端（傳感器輸入正端）
E-為傳感器供橋電源負端（傳感器輸入負端）
IN+為傳感器信號正端（傳感器反饋正端）
IN-為傳感器信號負端（傳感器反饋負端）
接地符號為屏蔽電纜的屏蔽層
