美國Celtron稱重傳感器基礎知識
廣州蘭瑟優勢品牌：梅特勒托利多、德國HBM、美國tedea、威世世銓、美國Transcell、賽多利
斯、美國Revere、美國BLH、美國STS、美國nobel、西班牙Utilcell、美國ZEMIC、美國
amcells、臺灣MAVIN、美國AC、中國廣測 、韓國bongshin、韓國Fine、德國FLINTEC
稱重傳感器主要應用：電子汽車衡、電子臺秤、電子叉車、動態軸重秤、電子吊鉤秤、電子計價秤、電子鋼材秤、電子軌道
衡、料斗秤、配料秤、罐裝秤等各種電子衡器、工業控制領域、在線控制、安全過載報警、材料試驗機等領域。在電子秤中，
稱重傳感器的秤的心臟，所以稱重傳感器的選擇尤為重要。
1、什么是稱重傳感器？
稱重傳感器是用來將重量信號或壓力信號轉換成電量信號的轉換裝置。
2、稱重傳感器的測量原理是什么？
稱重傳感器采用金屬電阻應變片組成測量橋路，利用金屬電阻絲在張力作用下伸長變細，電阻增加的原理，即金屬電阻隨所受
應變而變化的效應而制成的（應變，就是尺寸的變化）。
3、稱重傳感器選擇可以依據：
需要獲得度量衡認證『國際產品標準組織(NTEP)或者國際法制計量組織(OIML)]或者對特殊重量傳感器的最小重量分度值(Vmin)
的型式批準的測量。
稱重傳感器工作的環境，例如，濕度，危險化學品，最大溫度變動，閃電，機械沖擊載荷，長期可靠性，能適應各類地震區工
作的設計，或者符合爆炸環境的工作要求。
希望下述信息可以解答你們對稱重傳感器方面的疑問。或許使您對產品差異在稱重應用方面的重要性有粗淺的認識。
4、稱重傳感器的外形構造與測重形式？
稱重傳感器的外形構造隨被測對象的不同，其外形構造也會不同。
A、比較常見的稱重傳感器的外形構造：

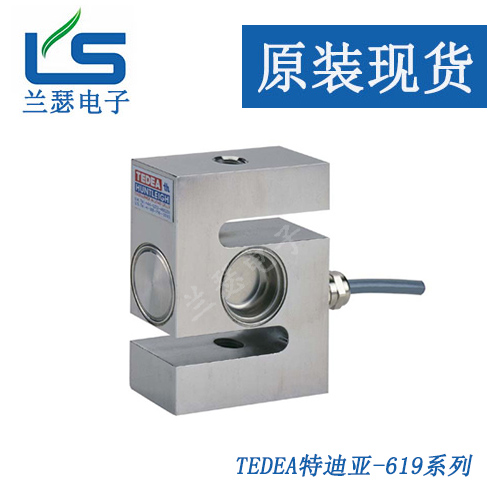

圓柱形（杯柱形）；S形；長方形等。
B、測重形式：
壓縮式；伸張式。
圓柱形（杯柱形）一般均為壓縮式測重形式。
S形，長方形均為壓縮式，伸張式兩用測重形式。
C、內部金屬稱重梁形式：
一般分為單孔或雙孔形式。
D、鶴林公司使用的稱重傳感器的外形構造與測重形式：
圓柱形——稱重倉（壓縮式），原料粉煤灰秤（壓縮式）。
S形——皮帶秤（壓縮式），包裝機袋重秤（伸張式）。
長方形——汽車衡（壓縮式），軌道衡（壓縮式），煤粉天平秤（伸張式），固體流量計（壓縮式）。
5、檢測電路
檢測電路的功能是把電阻應變片的電阻變化轉變為電壓輸出。因為惠斯登電橋具有很多優點，如可以抑制溫度變化的影響，可
以抑制側向力干擾，可以比較方便的解決稱重傳感器的補償問題等，在稱重傳感器中得到了廣泛的應用。
6、傳感器的準確度等級選擇
稱重傳感器的準確度等級包括傳感器的非線性、蠕變、重復性、滯后、靈敏度等技術指標。在選用的時候不應該盲目追求高等
級的傳感器，應該考慮電子衡的準確度等級和成本。一般情況下，選用傳感器的總精度為非線性、不重復性和滯后三項指標的
之和的均方根值略高于秤的精度。
7、稱重傳感器按轉換方法分為光電式、液壓式、電磁力式、電容式、磁極變形式、振動式、陀螺儀式、電阻應變式等8類，以
電阻應變式使用最廣。
（1）光電式稱重傳感器
（2）液壓式稱重傳感器
（3）電容式稱重傳感器
①高阻抗，小功率，僅需很低的輸入能量。
②可獲得較大的變化量，從而具有較高的信噪比和系統穩定性。
③動態響應快，工作頻率可達幾兆赫，稠b接觸測量，被測物是導體或半導體均可。
④結構簡單．適應性強，可在高低溫、強輻射等惡劣的環境下工作，應用較廣。
