品 牌：臺灣JIHSENSE
產品型號：LDB型荷重元
產品類型：鋁制單點式稱重傳感器
制造商：臺灣JIHSENSE S.R.L
產品介紹：1982年，臺灣JIHSENSE公司初期以精密加工為主要業務，至1987年有感於國內力量感測器荷重元(Loadcell)昂貴的售價及冗長的交貨期將不利於未來自動化及高精密度機器設備的發展，於是毅然投入研發，並自國外及國內研究單位吸收各項相關技術，經過兩年的研究發展，終於在1989年(民國78年)成功開發出LDB荷重元,臺灣JIHSENSE LDB稱重傳感器。
臺灣JIHSENSE稱重傳感器LDB（loadcell）規格
|
額定輸出Rated Output
|
2.0mV/V(LDB0.2~1KG:1.0mV/V)
|
|
總和誤差 Total Error
|
0.05%
|
|
重現性 Repeatability
|
0.03%
|
|
潛變 Creep
|
0.05%/30min
|
|
輸入組抗 Input Resistance
|
430 or 405 +/- 25
|
|
輸出組抗 Output Resistance
|
350+/-5
|
|
最大輸入電壓 Max.Excitation Voltage
|
20V
|
|
建議輸入電壓 Recommended Excitation Voltage
|
10V
|
|
溫度補償範圍 Compensated Temp.Range
|
-10 C~50 C
|
|
使用範圍 Safe Temp.Range
|
-20 C~70 C
|
|
溫度對零點之影響 Temp.Effect on zero Balance
|
0.05% "R.O". / 10 C
|
|
溫度對額定輸出之影響 Temp.Effect on Rated Output
|
0.03% Load / 10 C
|
|
零點平衡 Zero Balance
|
+/- 3% R.O.
|
|
容許負荷 Safe Overload Rating
|
150%
|
|
導線長度 Cable Length
|
3M
|
|
接線方式 Cable Connection
|
紅:電源(+)黑 : 電源(-)
綠:信號(+)白 : 信號(-)
|
本荷重元係專為平臺秤重單元所設計之荷重元，採扁平式之結構設計，以降低秤重單元之高度，使用高強度鋁合金材料，感應部份全部以矽膠密封保護。特別適用於秤臺及工業秤重之需求，具以下之尺寸特點：
|

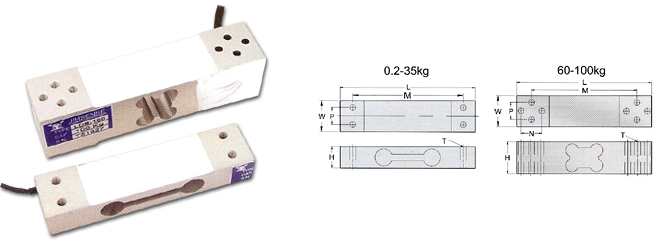

臺灣JIHSENSE稱重傳感器LDB（loadcell）安裝尺寸
|
|
|
Capacity
|
L
|
M
|
N
|
W
|
P
|
H
|
T
|
臺面Platform
|
|
0.2/0.4
|
70
|
58
|
---
|
12
|
7
|
22
|
M3x0.5
|
50x50
|
|
0.6/1/2/3
|
70
|
58
|
---
|
15
|
7
|
22
|
M3x0.5
|
200x200
|
|
6/10/15/20
|
130
|
106
|
---
|
30
|
15
|
22
|
M6x1.0
|
250x250
|
|
30/35
|
130
|
106
|
---
|
40
|
15
|
22
|
M6x1.0
|
300x300
|
|
60/100/200
|
150
|
117
|
19
|
35
|
15
|
40
|
M6x1.0
|
400x400
|
This load cell is special designed for platform weighting scale. The low-profile construction reduces weighting scale dimensions. Use high strength aluminum alloy as spring element. The sensor elements are fully protected by silicon coating. That is suitable for use in platform scale or industrial weighting application.
臺灣JIHSENSE LDB（LOADCELL）系列型號 Type描述：
LDB-0.2荷重元,單點式LDB-0.2kg（LOADCELL）稱重傳感器
LDB-0.4荷重元,單點式LDB-0.4kg（LOADCELL）稱重傳感器
LDB-0.6荷重元,單點式LDB-0.6kg（LOADCELL）稱重傳感器
LDB-1荷重元,單點式LDB-1kg（LOADCELL）稱重傳感器
LDB-2荷重元,單點式LDB-2kg（LOADCELL）稱重傳感器
LDB-3荷重元,單點式LDB-3kg（LOADCELL）稱重傳感器
LDB-6荷重元,單點式LDB-6kg（LOADCELL）稱重傳感器
LDB-10荷重元,單點式LDB-10kg（LOADCELL）稱重傳感器
LDB-15荷重元,單點式LDB-15kg（LOADCELL）稱重傳感器
LDB-20荷重元,單點式LDB-20kg（LOADCELL）稱重傳感器
LDB-30荷重元,單點式LDB-30kg（LOADCELL）稱重傳感器
LDB-60荷重元,單點式LDB-60kg（LOADCELL）稱重傳感器
LDB-100荷重元,單點式LDB-100kg（LOADCELL）稱重傳感器
LDB-200荷重元,單點式LDB-200kg（LOADCELL）稱重傳感器
|
